氣動對夾硬密封蝶閥

所屬類別：對夾式蝶閥
產品型號：d673h
發布時間：2013-12-20
瀏覽次數：7149
聯系電話：0577-67983731
在線 QQ：

氣動對夾硬密封蝶閥廣泛適用于電站供熱系統和催化裂化主風機道管系統和鋼鐵、冶金、化工等工業系統以及環保、水處理、高層建筑給水排水管路上作切斷或調節流量左作用。

1、設計采用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠。

2、密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、使用壽命長的特點。

3、軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝。

4、過流面積大，流阻系數小，流通能力強。

5、抗老化、抗輻射、經久耐用。

6、密封可調節，10萬次壽命無泄漏。

氣動對夾硬密封蝶閥D673H-16型號代表：

閥門類型代號：“D”表示蝶閥

傳動形式代號：“6”表示氣動

連接形式代號：“7”表示對夾式連接

結構形式代號：“3”表示多層次三偏心

密封面材料代號：“H”表示堆焊合金金屬硬密封

閥門公稱壓力：“16”表示其數值是以“MPa”為單位的公稱壓力值的10倍

氣動對夾硬密封蝶閥具體型號有：

D673H-2.5，D673H-6，D673H-10，D673H-16，D673H-25，D673H-40;閥體材質：鑄鐵/球墨鑄鐵廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用

氣動對夾硬密封蝶閥蝶閥D673H-16主要零部件材料：

空氣驅動	壓縮空氣4-6bar（可帶手輪）
公稱通經	50～1200mm
公稱壓力	1.0～4.0Mpa
適用溫度	-20～+600℃
連接方式	對夾
閥結構	偏心
閥體材質	316、304、碳鋼
閥芯材質	316、304、碳鋼
密封材質	PTFE、本體、合金
適用介質	氣體、水及油類等
可選附件	限位開關、定位器、電磁閥、減壓閥

氣動對夾硬密封蝶閥蝶閥D673H-16主要性能參數：

公稱通徑	DNmm	50～1 400
公稱壓力	PNMPa	0.25	0.6	1．O	1.6	2.5	4.0
試驗壓力 PsMPa	強度試驗	0.375	0.9	1.5	2.4	3.75	6．O
	密封試驗	0.275	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	O.5～0.7MPa
適用介質	水、油品、蒸汽、煤氣、酸、堿等
適用溫度	一 40℃～5 70℃

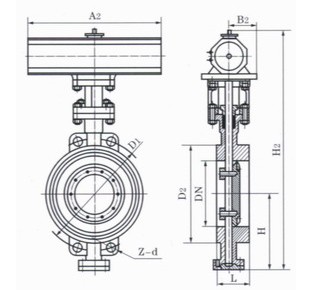

氣動對夾硬密封蝶閥D673H-16主要連接尺寸：

D373H,D673H,D973H外形連接尺寸

氣動對夾式硬密封蝶閥

通徑 Diameter		主要尺寸 Main dimension			O．25MPa			0.6MPa			1．OMPa
mm	inch	L	H	H1	D1	Z-φMd	a	D 1	Z-φMd	a	D1	Z-φMd	a
50	2	43	72	200	110	4-φ14	45°	110	4-φ14	45°	125	4-φ18	45°
65	2 1/2	46	110	225	130	4-φ14	45°	130	4-φ14	45°	145	4-φ18	45°
80	3	49	15	240	150	4-φ18	45°	150	4-φ18	45°	160	4-φ18	22°30´
100	4	56	10	255	170	4-φ18	45°	170	4-φ18	45°	180	4-φ18	22°30´
125	5	64	10	305	200	4-φ18	22°30´	200	4-φ18	22°30´	210	4-φ18	22°30´
150	6	70	15	325	225	4-φ18	22°30´	225	4-φ18	22°30´	240	4-φ22	22°30´
200	8	71	210	380	280	4-φ18	22°30´	280	4-φ18	22°30´	295	4-φ22	22°30´
250	10	76	245	410	335	4-φ18	1°	335	4-φ18	15°	350	4-φ22	15°
300	12	83	280	460	395	4-φ22	1°	395	4-φ22	15°	400	4-φ22	15°
350	14	92	315	525	445	4-φ22	1°	445	4-φ22	15°	460	4-φ22	11°15´
400	16	102	345	545	495	4-φ22	11°5´	495	4-φ22	11°15´	515	4-φ26	11°15´
450	18	114	380	630	550	4-φ22	11°5´	550	4-φ22	11°15´	565	4-φ26	9°15´
500	20	127	415	650	600	4-φ22	9°	600	4-φ22	9°	620	4-φ26	9°
600	24	154	460	680	705	4-φ26	9°	705	4-φ26	9°	725	4-φ30	9°
700	28	165	488	780	81O	4-φ26	7°3´	810	4-φ26	7°3´	840	4-M27	7°30´
800	32	190	572	860	920	4-φ30	7°3´	920	4-φ30	7°3´	950	4-M30	7°30´
900	36	203	628	900	1020	4-φ30	7°3´	1 020	4-φ30	7°3´	1050	4-M30	6°26´
1000	40	216	698	1000	1120	4-φ30	6°26´	1120	4-φ30	6°26´	1160	4-M33	6°26´
1200	48	254	810	1100	1320	4-φ30	5°36´	1340	4-φ33	5°36´	1380	4-M36	5°38´
1400	56	279	940	1200	1520	4-φ30	5°	1560	4-φ36	5°	1590	4-M39	5°

歡迎您訪問我們的網站，訂貨請注明氣動對夾硬密封蝶閥的型號，氣動對夾式硬密封蝶閥數量，氣動對夾式硬密封蝶閥材質，等技術參數。
