氣動硬密封對夾蝶閥
- 所屬類別：對夾式蝶閥
- 產品型號：d673h,d643h
- 發布時間：2013-12-19
- 瀏覽次數：4406
- 聯系電話：0577-67983731
- 在 線 QQ：
氣動硬密封對夾蝶閥雙德d643h氣動蝶閥結構是由品質氣動執行器與三維編心硬密封蝶閥組成。本廠為用戶咨詢、設計、選型、安裝、解決各種控制方案，保持質量第一、用戶至上的誠信經營方針，用最完善的全方位服務于客戶。建立長期配套關系，共享雙德閥門技術資源，共同擴展海內外閥門市場。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成

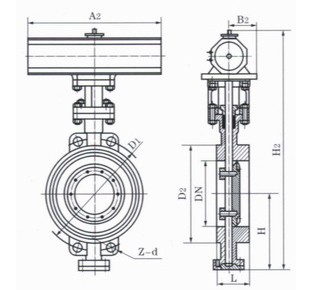

D643H、D643W氣動硬密封對夾蝶閥特點
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
氣動硬密封對夾蝶閥標準
|
設計標準 |
GB/T12238-1989 |
|
法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
結構長度 |
GB/T12221-1989 |
|
壓力試驗 |
GB/T13927-2000；JB/T9092-1999 |
氣動硬密封對夾蝶閥執行器技術參數
|
公稱通徑DN(mm) |
DN50～1000mm |
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
公稱壓力(MPa) |
PN1.0、1.6、2.5MPa |
供氣壓力 |
0.4～0.7MPa |
|
閥體形式 |
直通鑄造閥體 |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
連接形式 |
法蘭式、對夾式 |
環境溫度 |
-30～+70℃ |
|
閥芯形式 |
蝶板式 |
作用形式 |
單作用執行機構、雙作用執行機構 |
|
密封填料 |
柔性石墨、聚四氟乙烯 |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
流量特性 |
近似等百分比、直線性 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 |
|
氣動硬密封對夾蝶閥主要零件材料
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
不銹鋼與耐高溫石棉板組合成多層次 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
O型圈、柔性石墨 |
氣動硬密封對夾蝶閥性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
||||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
|
低壓氣密試驗 |
0.5～0.7 |
||||
|
適用介質 |
空氣、水、污水、蒸氣、煤氣、油品等 |
||||
|
適用溫度 |
碳鋼：-29℃～600℃ 不銹鋼：-40℃～600℃ |
||||
